紅外接收頭與紅外接收管有哪些區別？
發表時間：2021-09-29瀏覽量：5709【小中大】
很多朋友把紅外接收頭與紅外接收管弄混淆，其實兩者是有區別的，最大的不同就是前者是3個腳，后者是2個腳，外型也可以從圖片上看的出來不一樣。從內部結構來看，兩者也不一樣哦。
首先說說紅外接收頭。紅外接收頭內部電路包括紅外監測二極管，放大器，限幅器，帶通濾波器，積分電路，比較器等。
紅外監測二極管監測到紅外信號，然后把信號送到放大器和限幅器
文本標簽：

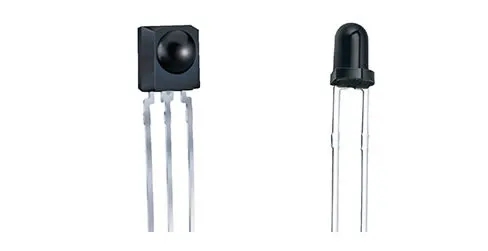

很多朋友把紅外接收頭與紅外接收管弄混淆，其實兩者是有區別的，最大的不同就是前者是3個腳，后者是2個腳，外型也可以從圖片上看的出來不一樣。從內部結構來看，兩者也不一樣哦。
首先說說紅外接收頭。紅外接收頭內部電路包括紅外監測二極管，放大器，限幅器，帶通濾波器，積分電路，比較器等。
紅外監測二極管監測到紅外信號，然后把信號送到放大器和限幅器，限幅器把脈沖幅度控制在一定的水平，而不論紅外發射器和接收器的距離遠近。
交流信號進入帶通濾波器，帶通濾波器可以通過30khz到60khz的負載波，通過解調電路和積分電路進入比較器，比較器輸出高低電平，還原出發射端的信號波形。
注意輸出的高低電平和發射端是反相的，這樣的目的是為了提高接收的靈敏度。
紅外接收管則是紅外檢測二極管，只能監測到紅外信號，不能放大信號和后面的處理。
所以使用紅外接收管時，自己需要設計放大電路。
當然兩者都各有優點，紅外接收頭是一體化集成電路，所以在使用過程中減少電路設計的麻煩和成本，而且體積小方便使用。雖然紅外接收管沒有集成電路，但也有其優點，就是可以根據自己的需要設計適合自己的電路。
總之，紅外接收頭與紅外接收管都可以接收紅外線，區別就在于有沒有集成放大電路。
